3П2-0,2-0,5-Ф6

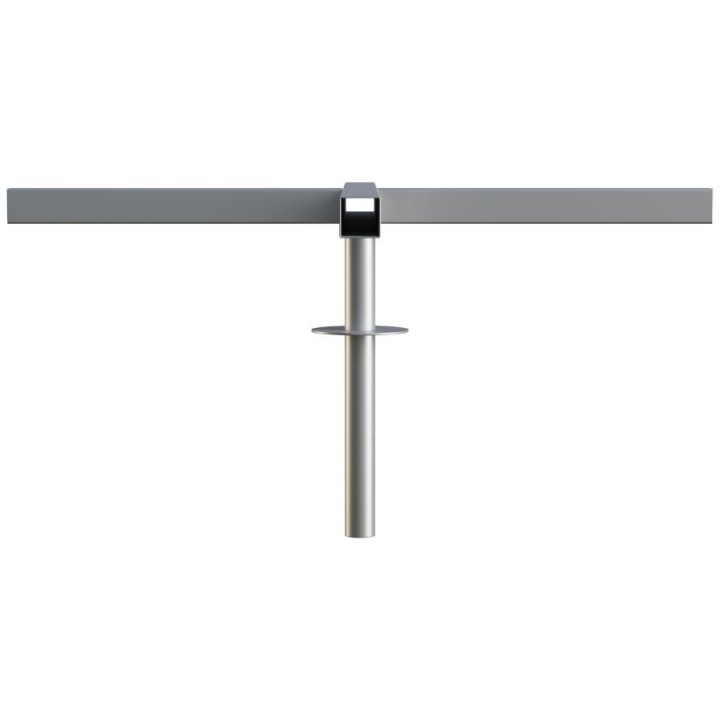

Кронштейн X-образный на фланце, высота 0.2 м, вылет 0.5 м, посадочное место Ф6

Применение

Кронштейн X-образный 3П2-0,2-0,5-Ф6 служит для надёжного крепления прожекторов, видеокамер и маломощных датчиков на фланцевых соединениях трубопроводов и обечаек диаметром 140 мм и обеспечивает перекрёстное крепление под углом 90° для равномерного освещения и видеомониторинга без теней и вибраций.

Конструкция

Изготовлен из высокопрочного стального проката с X-образным пересечением Т-образных рожков толщиной 4–6 мм для равномерного распределения нагрузки по монтажной поверхности. Высота 0,2 м создаёт зазор для теплоизоляции и прокладки кабелей, а вылет 0,5 м обеспечивает оптимальное удаление оборудования от плоскости фланца. Посадочное место Ф6 соответствует фланцу Ø 140 мм с отверстиями Ø 22 мм под болты М16 или М20. Поверхность обработана горячим цинкованием и защищена порошковым лаком от коррозии и УФ-воздействия.

Установка

Поверхность фланца очищают до металлического блеска и обезжиривают. Кронштейн ориентируют по посадочным отверстиям Ф6 и сверлят отверстия Ø 22 мм через шаблон. Между кронштейном и фланцем устанавливают уплотнительные прокладки. Изделие закрепляют болтами М16 или М20 с динамометрическим моментом 150–200 Н·м. По завершении монтажа проверяют выравнивание по уровню и проводят статические испытания под нагрузкой.

Документы

Сертификат соответствия №РОСС RU.З3026.04ЦЭТ0ОС002.С00086
(pdf 2.09 Mb)

Комплектующие

Список рекомендуемых комплектующих
для кронштейнов 3П2-0,2-0,5-Ф6

Опора     ОТф(159/133)-5,0, ОТф(159/133)-6,0, ОТф(159/133)-7,0, ОТф(159/133)-8,0, ОТф(159/133)-9,0, ОТф(159/133)-10,0, ОТф(159/133)-12,0, ОТп(159/133)-5,0-1,5, ОТп(159/133)-6,0-2,0, ОТп(159/133)-7,0-2,0, ОТп(159/133)-8,0-2,0, ОТп(159/133)-9,0-2,0, ОТп(108/76)-2,0-0,8, ОТп(108/76)-2,5-0,8, ОТф(159/76)-2,5, ОТп(159/133)-5,0-2,0, ОТп(159/133)-6,0-1,5, ОТп(159/133)-7,0-1,5, ОТп(159/133)-8,0-1,5, ОТп(159/133)-9,0-1,5, ОТп(159/133)-10,0-2,0, ОТф(159/133)-11,0

Фундаментный блок ФБ-0,159-1,5, ФБ-0,159-2,0, ФБ-0,159-2,5, , ФБ-0,159-0,8
